Graphiques R · Carte de chaleur

Révéler les structures matricielles avec des cartes de chaleur dans R

Ce guide présente les principales étapes pour créer et interpréter carte de chaleur dans R.

6 exemplesCode R reproductible

Avant de commencer

Choisir la variante adaptée à l’analyse

Cette visualisation aide à comparer les valeurs, les distributions ou les relations selon la question étudiée. Une lecture rigoureuse tient compte des axes, des unités et des limites des données.

Exemples: 06
Niveaux: Débutant + Intermédiaire

Exemple 01R de baseDébutant

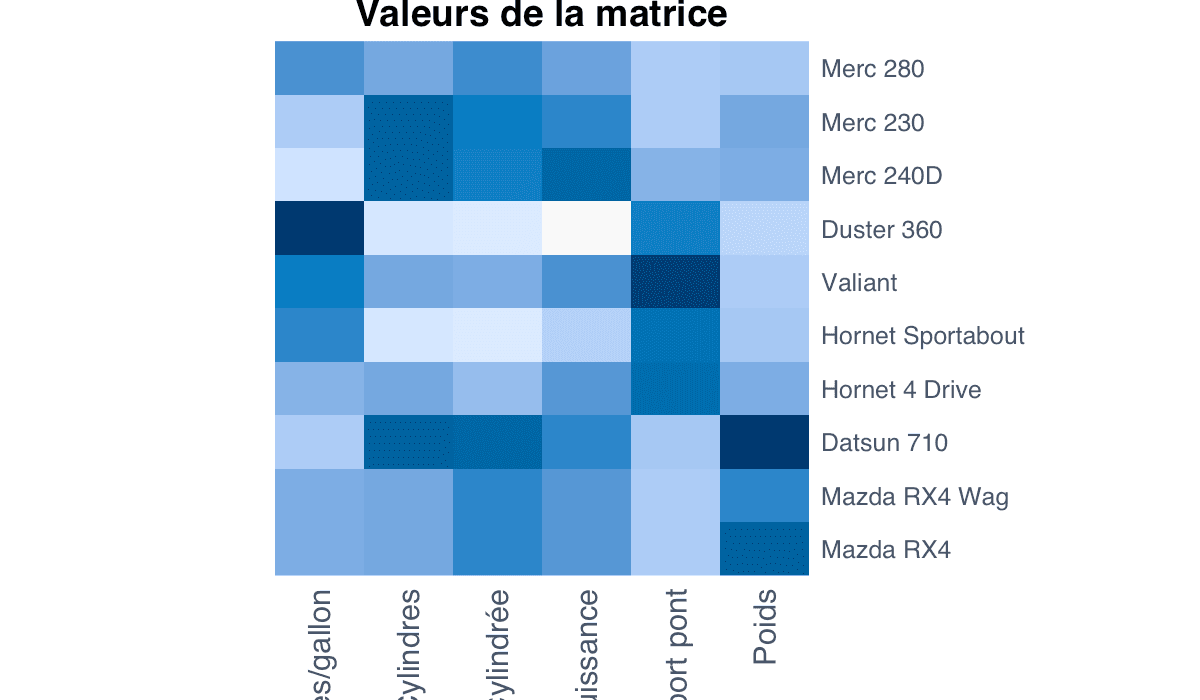

Exemple simple

Cet exemple présente cette technique graphique et ses principaux paramètres.

Exécutez le code, examinez le résultat et adaptez les libellés, les échelles et le style à votre question.

RExécuter ce code

m <- as.matrix(mtcars[1:10, 1:6])
image(t(m[nrow(m):1, ]), axes = FALSE,
      col = colorRampPalette(c("#eff6ff", "#2563eb", "#172554"))(40))

Exemple 02R de baseDébutant

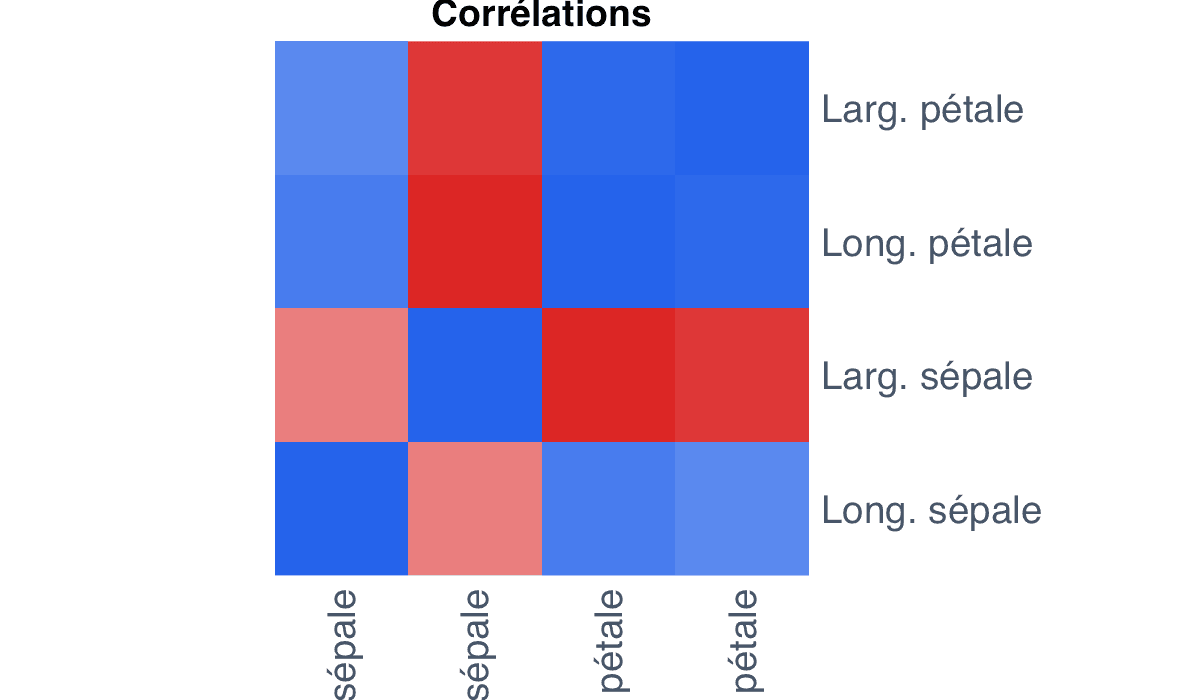

Exemple de corrélation

Cet exemple présente cette technique graphique et ses principaux paramètres.

Exécutez le code, examinez le résultat et adaptez les libellés, les échelles et le style à votre question.

RExécuter ce code

m <- cor(mtcars)
heatmap(m, Rowv = NA, Colv = NA, scale = "none",
        col = colorRampPalette(c("#dc2626", "white", "#2563eb"))(50))

Exemple 03R de baseDébutant

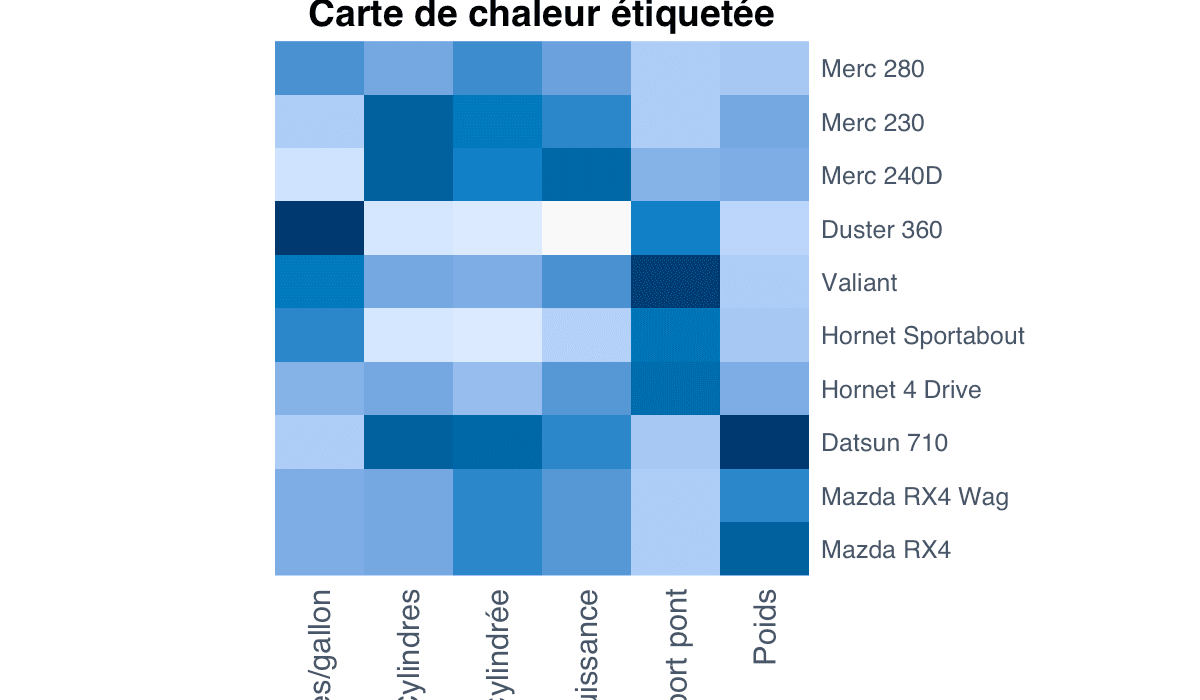

Exemple avec étiquettes

Cet exemple présente cette technique graphique et ses principaux paramètres.

Exécutez le code, examinez le résultat et adaptez les libellés, les échelles et le style à votre question.

RExécuter ce code

m <- as.matrix(mtcars[1:8, 1:5])
heatmap(m, Rowv = NA, Colv = NA, scale = "column",
        labRow = rownames(m), labCol = colnames(m),
        col = hcl.colors(30, "Blues 3"))

Exemple 04R de baseIntermédiaire

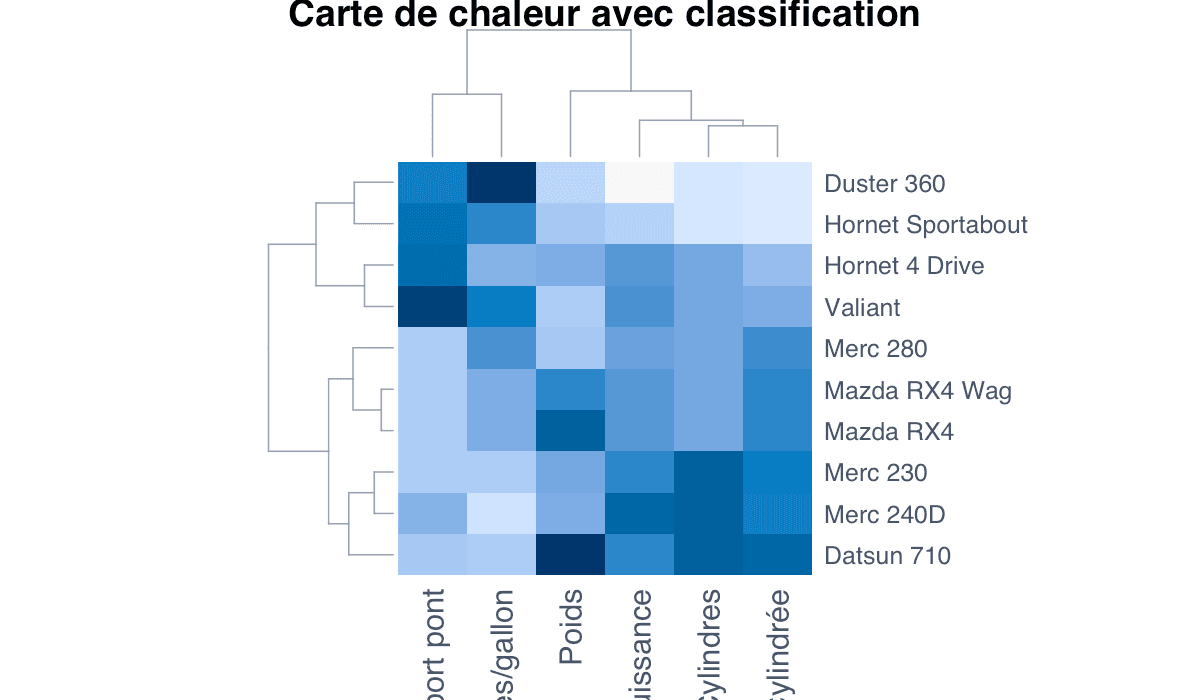

Exemple groupé

Cet exemple présente cette technique graphique et ses principaux paramètres.

Exécutez le code, examinez le résultat et adaptez les libellés, les échelles et le style à votre question.

RExécuter ce code

m <- as.matrix(scale(mtcars[, 1:7]))
heatmap(m, scale = "none",
        col = colorRampPalette(c("#dc2626", "white", "#2563eb"))(50))

Exemple 05R de baseIntermédiaire

Exemple normalisé

Cet exemple présente cette technique graphique et ses principaux paramètres.

Exécutez le code, examinez le résultat et adaptez les libellés, les échelles et le style à votre question.

RExécuter ce code

m <- scale(mtcars[1:12, 1:7])
heatmap(m, Rowv = NA, Colv = NA, scale = "none",
        col = hcl.colors(40, "Blue-Red 3"))

Exemple 06R de baseIntermédiaire

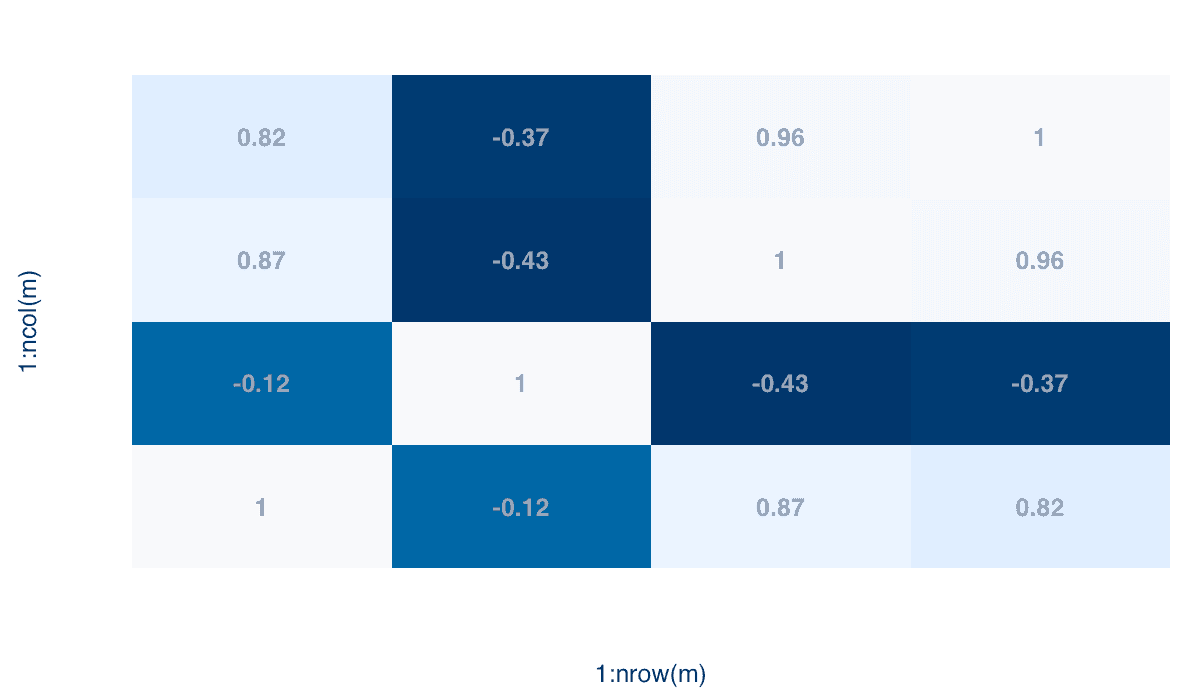

Exemple annoté

Cet exemple présente cette technique graphique et ses principaux paramètres.

Exécutez le code, examinez le résultat et adaptez les libellés, les échelles et le style à votre question.

RExécuter ce code

m <- round(cor(iris[, 1:4]), 2)
image(1:4, 1:4, m, col = hcl.colors(30, "Blues 3"), axes = FALSE)
axis(1, 1:4, colnames(m)); axis(2, 1:4, rownames(m))
text(row(m), col(m), labels = m, font = 2)
